Macchina di avvolgimento del filamento per tubo FRP/GRP e serbatoio

Macchina di avvolgimento del filamento per tubo FRP/GRP e serbatoio

$8000-30000 /set

Tipo di pagamento:	L/C,Western Union,D/P,D/A,T/T,MoneyGram,PAYPAL CASH
Incoterm:	CIF,FOB,EXW
Quantità di ordine minimo:	1 set
Trasporti:	Ocean
Porta:	all ports in china

Option:

30~25000mm

contattaci ora

Descrizione del prodotto

Caratteristiche del prodotto

Confezionamento e consegna

Descrizione del prodotto

Caratteristiche del prodotto

Modello: dn 30~25000

Stato: New

Applicable Industry: Manufacturing Plant

Out-of-warranty Service: Video Technical Support, Online Support, Spare Parts, Field Maintenance And Repair Service

Where To Provide Local Services (in Which Countries Are There Overseas Service Outlets): Thailand

Showroom Location (in Which Countries Are There Sample Rooms Overseas): None

Video Factory Inspection: Provided

Mechanical Test Report: Provided

Marketing Type: New Product 2020

Core Component Warranty Period: 1 Year

Place Of Origin: China

Warranty Period: 1 Year

Nome prodotto: Filament Winding Machine for Tank

Capacity: 7~11kw

Diameter: 30~25000mm

Length: 1~15m

Confezionamento e consegna

Unità vendibili

set

The file is encrypted. Please fill in the following information to continue accessing it

Macchina di avvolgimento del filamento per tubo FRP/GRP e tank1



Descrizione del prodotto

1.Introduzione: la macchina di avvolgimento del serbatoio FRP è costituita da tre parti principali: 1) Sistema di fornitura di resina automatica 2) La macchina di avvolgimento del serbatoio, include la piattaforma di avvolgimento, la veniglia con il serbatoio di resina, la testa della macchina principale, il supporto triangolare, il Stand per filo, l'anello di supporto. 3) L'armadio di controllo PLC. 2.Specification 1) Controllato al computer 2) Versione inglese Software 3) Metodo di avvolgimento CNC 4) ELIMENTO Precision 3. Applicazione: 1) serbatoio FRP di avvolgimento e prodotti correlati 2) serbatoio di stoccaggio in fibra di vetro 3) serbatoio di fermentazione 4) serbatoio settico 5) grande vetro in fibra di vetro Serbatoio di cannone in plastica rinforzata 6) serbatoio di trasporto in fibra di vetro 7) serbatoio FRP per il trattamento delle acque reflue municipali e il trattamento delle acque

FW-4000ⅲ Macchina di avvolgimento del filamento di controllo del computer Gli elementi chiave come il trasduttore, il servo sistema e l'encoder fotoelettrico provengono da Siemens, in Germania; Il computer di controllo industriale è realizzato da Yanhua Corporation, Taiwan, che mostra la crominanza ideografica cinese, operando facilmente; Dopo che i parametri sono entrati nel computer, può essere terminato automaticamente il design relativo della linearità avvolgente. I movimenti combinati dell'asse principale e del trasporto controllato dal computer, conformano le regole di avvolgimento, i parametri tecnici e la sua qualità interna sono arrivati il livello avanzato in Cina e le proprietà sono al di sotto: 1. La gamma di diametro può essere ferita : Dn600 ~ dn4000mm 2. La lunghezza massima: 12000mm 3. l'angolo di avvolgimento: 45 ° <α <90 ° 4. La potenza totale: 10kw 5. La tolleranza del posizionamento: ＜ 1mm 6. la larghezza massima del foglio di rovina: 150mm: 150mm 7. La produttività: 500 kg/h

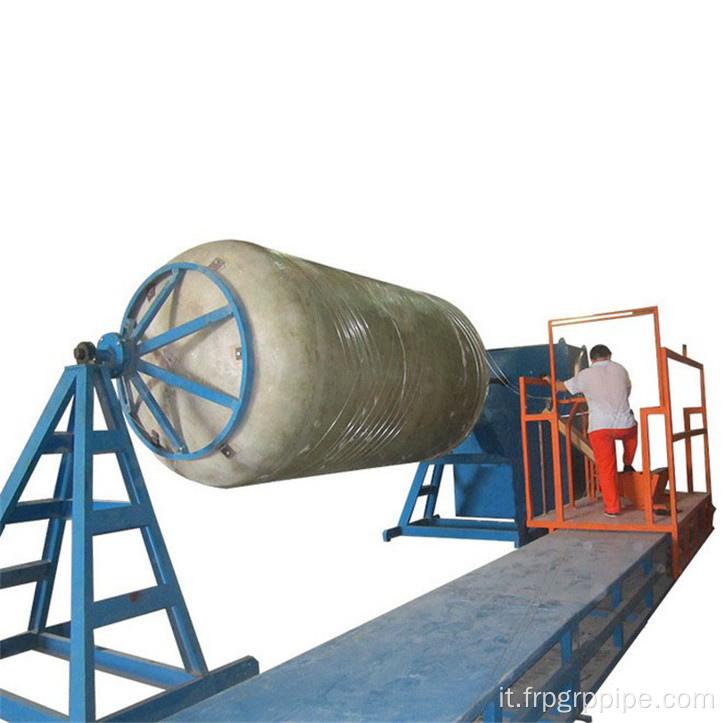

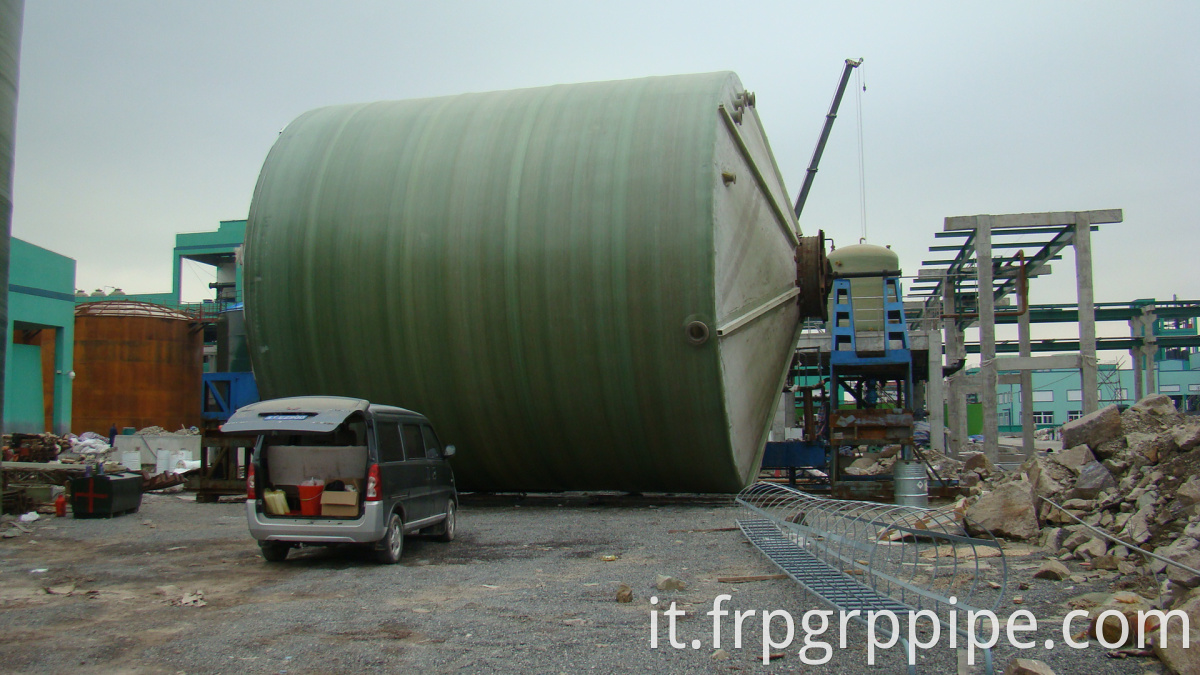

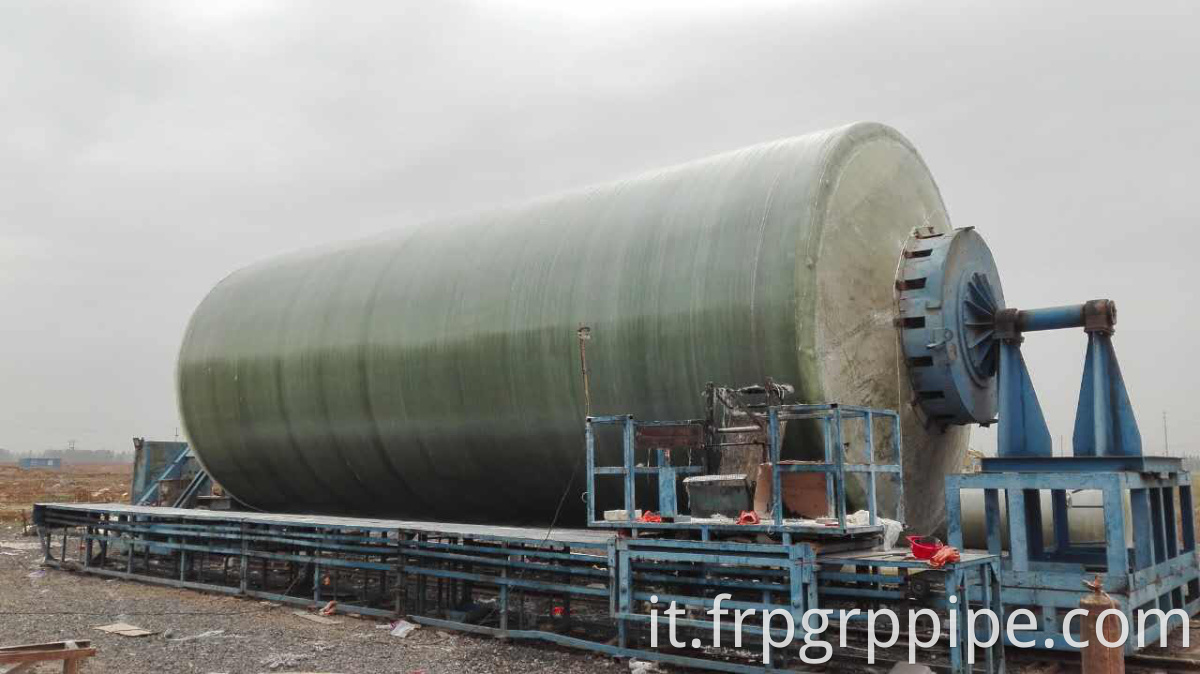

La macchina di avvolgimento del sito su larga scala è limitata dalla trasportabilità, il serbatoio che il suo diametro è più di DN4000mm è diventato il punto difficile tra la parte di ordinazione e la parte contraente. Per soddisfare i requisiti della parte dell'ordine, la nostra azienda ha sviluppato questo set di avvolgimento su larga scala, questo set è una struttura combinata, può essere assemblato o smontabile, il set può essere trasportato sul sito del cliente. Il set deve essere assemblato accanto al fondazione del grande serbatoio in base ai requisiti del cliente. Quindi il grande serbatoio può essere finito. MACCHINA DI AVVIAMENTO ORIZZONALE DI CONTROLLO DI CONTROLLO DEL COMPUTER II5000 Le principali proprietà dell'attrezzatura sono sotto. 2.1 Il maxi diametro può essere ferito: 15000mm 2.2 La lunghezza massima può essere ferita: 12000mm 2.3 L'intervallo di diametro: DN4000 ~ DN15000mm 2.4 La coppia maxi: 68350N · m 2.5Le potenza totale: 18.6kW 2.6Le larghezza massima del foglio di roving: 1680mm 2.7THE produttività: 550 kg/h

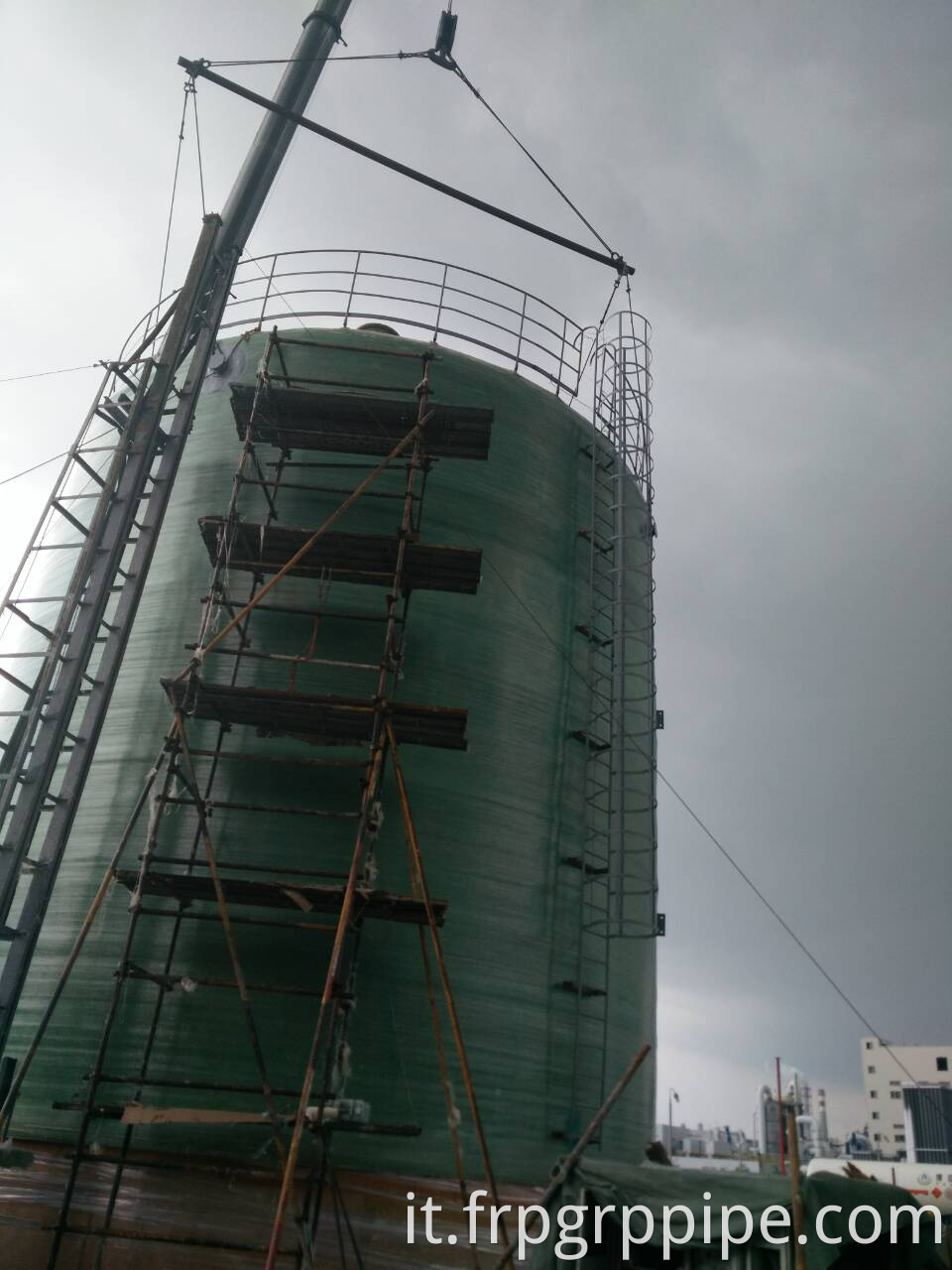

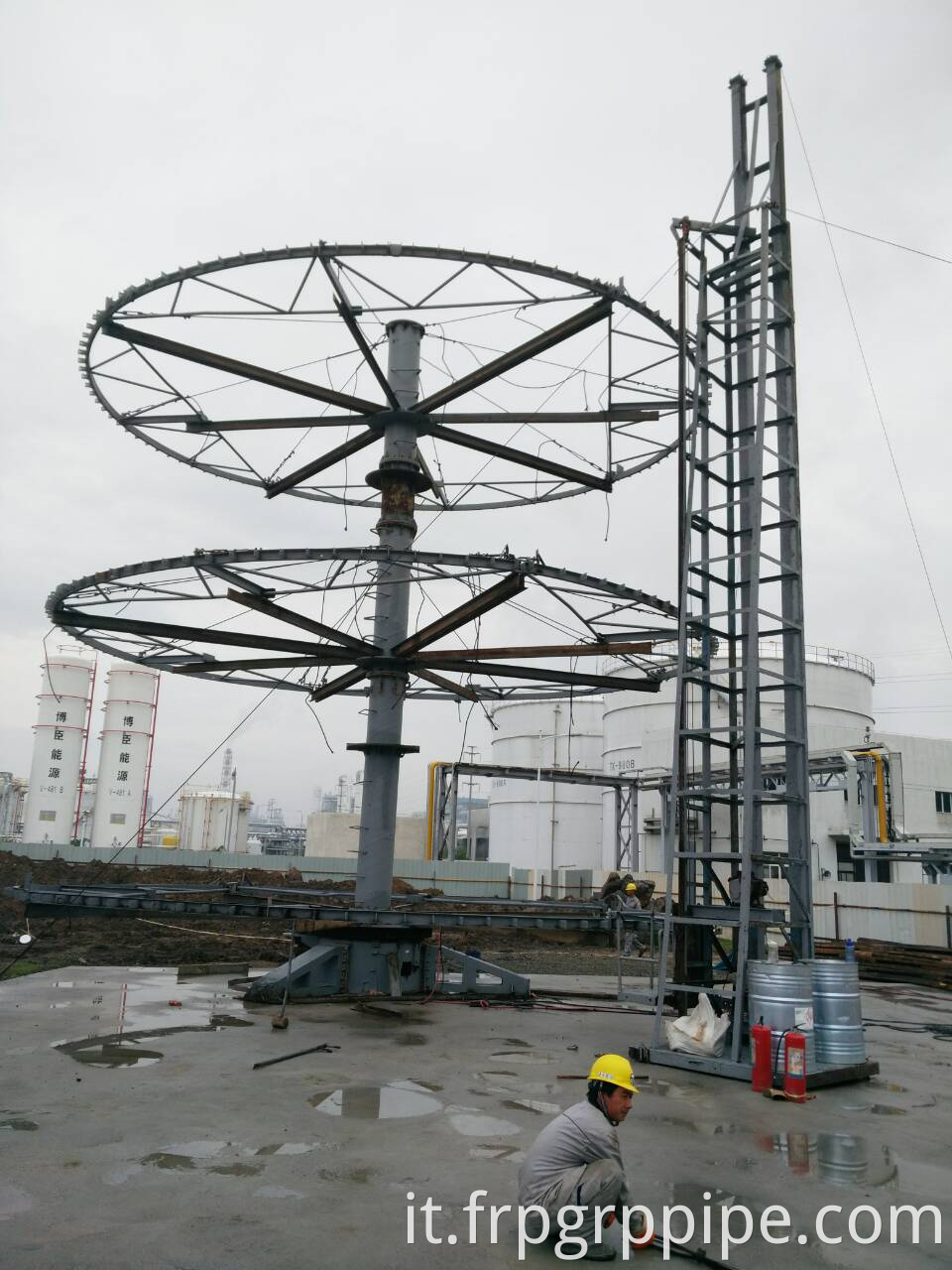

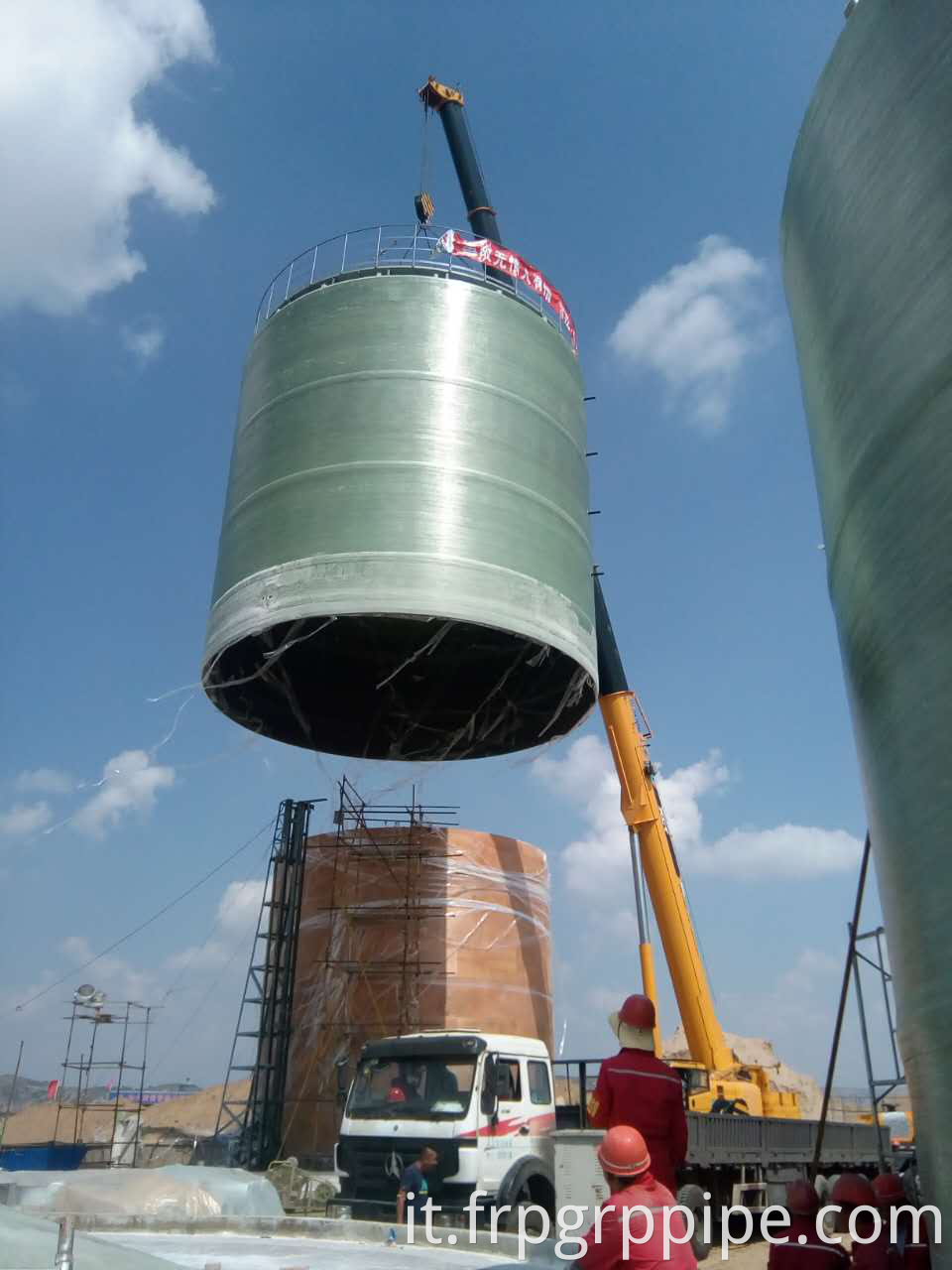

VFW-25000 CONTROLLO COMPUTER SITO VERTICAL SITO MACCHINA DI AVVIAMENTO 1. Generale VFW-25000 CONTROLLO DI COMPUTER SITO Verticale La macchina di avvolgimento è la macchina di avvolgimento più avanzata (di seguito chiamata macchina di avvolgimento) con un diametro super grande sviluppato dalla nostra azienda, assorbendo la tecnica avanzata straniera. È controllato da un computer, appositamente utilizzato per l'avvolgimento del sito di serbatoi FRP di grande calibro. Questa macchina può produrre serbatoi FRP con il diametro da 4 m a25m con il mandrino adatto. Il centro di controllo di questa macchina è un computer industriale realizzato a Taiwan. Una volta inseriti i parametri del prodotto di avvolgimento, il computer può terminare automaticamente la progettazione della linearità del serbatoio, quindi controllare il movimento composto della rotazione del mandrino e lo spostamento del carrello, mettere la fibra di vetro immersa dalla resina sul rivestimento interno completamente in ordine. Questa macchina tortuosa è la combinazione di tecnica e scienza, come la rotazione del mandrino, il cambio del carrello e il layout di movimenti avvolgenti sono tutti controllati con precisione da software. I prodotti FRP feriti da questa macchina sono ampiamente utilizzati nell'industria chimica, nel petrolio e nel birrificio e così via. 2. Parametri dell'ambito diametro dell'avvolgimento della macchina di avvolgimento: 4 m-25 m altezza massima per ogni sezione: 6m (Nota: se è più di 6m, può essere formato da molte sezioni) Angolo di avvolgimento: velocità di rotazione a rotazione 60 ° -90 ° del mandrino: tracce di roving intrecciati da 4.6 giri/min: 70* Produttività: 500 kg/H** Nota ： La produttività e la quantità di filo si basano sulla qualità dei vagoni
